    Zestawy Smok

    Moc: 120/180/240 kW

    Automatyczny kocioł na biomasę przystosowany do spalania paliw odnawialnych, których wilgotność nie przekracza 25%.

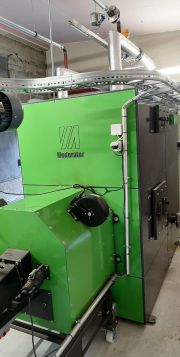

    Automatyczny Zestaw Spalania Biomasy - SMOK z głowicą żeliwną to nowoczesne urządzenie składające się z wymiennika, głowicy spalającej paliwo, systemu podającego, zasobnika opału lub nagarniacza sprężynowego.

    Wymiennik wyposażony jest w nowatorski system samoczyszczący.

    Głowica posiada mechaniczny system czyszczenia paleniska i system usuwania popiołu spod przestrzeni podpaleniskowej. Dwa wentylatory: nawiewowy i wyciągowy, zapewniają jednolity system dystrybucji powietrza czego wynikiem jest doskonały poziom wydajności spalania i emisji zanieczyszczeń.

    Sterowanie procesem spalania jest kontrolowane przez najnowsze systemy sterowania Firmy PLUM.

    Każde z urządzeń wyposażone jest w wieloelementowy system bezpieczeństwa przeciwpożarowego. Składa się on z podajnika celkowego, zaworu BVTS oraz czujnika temperatury obudowy podajnika. Układ tych elementów sprawia, że jest jednym z najbezpieczniejszych w swojej klasie.

    Duża gama zbiorników na paliwo (4m3, 6m3, 8m3, 10m3, 27m3) lub wykorzystanie nagarniacza sprężynowego, pozwala na dopasowanie urządzenia właściwie do każdych warunków lokalowych.

    Wszystkie te elementy tworzą ze SMOKA uniwersalne urządzenie o wysokim poziomie automatyki i minimalnym stopniu zaangażowania w użytkowanie i eksploatację.

    Najczęściej jest montowany w zakładach produkcyjnych, w których paliwo powstaje jako produkt uboczny, ale też wykorzystywany do ogrzewania hal o dużych powierzchniach, urzędów, szkół, hoteli, obiektów sakralnych oraz dużych domów jednorodzinnych.


    Parametr j.m. AZSB60 RA AZSB120 RA AZSB180 RA AZSB240 RA
    Moc nominalna kW 60 120 180 240
    Zakres mocy kW 18-60 36-120 54-180 72-240
    Sprawność przy mocy nominalnej 90 90 90 90
    Temperatura spalin dla mocy nominalnej oC 140 150 160 160
    Pojemność wodna kotła l 205 480 720 910
    Max. pobór mocy el.* W 2150 2300 2400 2800
    Pobór mocy zapalarki W 2000 2000 2000 2000
    Wymagany ciąg kominowy Pa 36 41 45 47
    Wymiary komina cm x cm 22x22 30x30 35x35 40x40
    Ø mm 220 300 350 400
    Minimalna wysokość komina m 8-10 8-10 8-10 10-12
    Średnica wylotu spalin Ø mm 160 160 160 180
    Średnica króćców zasilania i powrotu   DN40 (G6/4 nakrętne)  DN50 (G2 nakrętne) DN50 (G2 nakrętne) DN80 (kołnierzowe)
    Max. dopuszczalne ciśnienie pracy bar 1,5 1,5 1,5 1,5
    *bez zapalarki


    Wyposażenie

    • automatyczny system czyszczenia wymiennika
    • automatyczny system usuwania popiołu z przedniej i tylnej części wymiennika
    • wentylator wyciągowy spalin
    • automatyczny system czyszczenia głowicy - ruchomy ruszt schodkowy
    • innowacyjny system usuwania popiołu z pod rusztu głowicy żeliwnej
    • wielopunktowy system nadmuchu powietrza w głowicy
    • zapalarka
    • skuteczne systemy ochrony przeciwpożarowej: czujnik temperatury obudowy podajnika, zawór BVTS, podajnik celkowy
    • Certyfikat Premium 120 kw
    • Certyfikat Premium 240 kW

    Głowice żeliwne

    Wyposażone w automatyczny system czyszczenia paleniska czyli ruszt schodkowy, uzupełniony o innowacyjny system usuwania popiołu z przestrzeni pod-rusztowej oraz wielopunktowy system nadmuchu powietrza.

    Przystosowane do spalania biomasy niedrzewnej (np.: torf, pellet, brykiet o gęstości usypowej do 450 kg/m3 ) o wilgotności względnej do 25%.

    Głowice żeliwne
    Głowice żeliwne

    Nagarniacz sprężynowy

    Nagarniacz sprężynowy to system podajnikowy paliwa. Zaprojektowany tak aby współpracować z kotłami Moderator albo jako urządzenie uzupełniające do innych kotłów.

    Umożliwia przystosowanie i wykorzystanie istniejącego pomieszczenia jako zasobnik paliwa. Regulacja kąta wzniosu podajnika oraz obrót głowicy względem podajnika w płaszczyźnie poziomej, pozwalają na dostosowanie urządzenia do kotłowni o różnej wielkości i różnym układzie pomieszczeń, co czyni z niego praktyczne i ergonomiczne urządzenie.

    Zasobniki paliwa

    Przeznaczone do magazynowania biomasy

    Występują w rozmiarach: 4m3, 6m3, 8m3, 10m3 oraz 27m3.

    Wyposażone są w mechanizmy zruszające oraz podające paliwo. Dedykowane do linii SMOK, ale również współpracujące z innymi urządzeniami grzewczymi.

    Zasobnik paliwa
    Zasobnik paliwa

    Szafy sterujące

    Zestawy SMOK wyposażone są w nowoczesne szafy sterujące

    Są to nowoczesne urządzenia przeznaczone do sterowania pracą rozbudowanych konstrukcyjnie zestawów z podajnikami ślimakowymi.

    Funkcjonalność ich dobierana jest indywidualnie wg potrzeb i warunków technicznych w jakich urządzenia mają pracować. Każda z szaf sterujących ma możliwość podłączenia Modułu Internetowego, co pozwala również na zdalną kontrolę procesów spalania i dystrybucji ciepła.



    Szafy sterujące
    Szafy sterujące

    ecoNET300

    Moduł Internetowy w pełni umożliwia zdalne sterowanie urządzeniem przy użyciu komputera, telefonu, tabletu

    Obsługa i serwis - Online

    Moduł internetowy pełniący funkcję systemu serwisowego, obsługuje i zarządza pracą online

    • możliwość zdalnego sterowania wszystkimi parametrami: kotła, pompy ciepła, rekuparatora, central wentylacyjnych on-line przez Internet
    • intuicyjna strona internetowa www.econet24.com do obsługi modułu
    • wygodna aplikacja mobilna ecoNET dla systemu iOS oraz Android do zdalnej obsługi modułu
    • rejestracja kluczowych parametrów pracy urządzeń PLUM
    • wysyłanie alarmów na skrzynkę mailową
    • historia nastaw parametrów i alarmów w postaci cztelnych wykresów

    Panel pokojowy EcoSTER TOUCH

    Zdalne sterowanie z poziomu pomieszczenia/hali produkcyjnej etc.

    ecoSTER TOUCH to panel zdalnego sterowania z termostatem pokojowym

    • prosty i efektywny sposób sterownia temperaturą
    • ustawienie harmonogramu temperatur dziennych i nocnych
    • regulacja i podgląd wszystkich funkcji kotła
    • zdalny podgląd ekranu panelu sterującego kotła lub innych paneli pokojowych
    • wybór różnych trybów pracy
    • przekazywanie informacji o alarmach
    • przekazywanie informacji o poziomie paliwa w zasobniku
    • funkcja jednoczesnej aktualizacji oprogramowania ecoSTER-a, panelu oraz modułu regulatora poprzez kartę microSD
